WAV-5Fシリーズ

音声再生ボード
WAVEファイル・CFカードタイプ

WAV-5Fシリーズは、音声・音源にWAVEファイル、記録媒体にCFカードを採用し、MAX5Wアンプ出力を搭載した音声再生ボードです。
入出力部にノイズ対策を施した、PLC・リレー・センサー・スイッチ等の制御機器や防災システム等の産業機器抜けの音声再生ボードです。

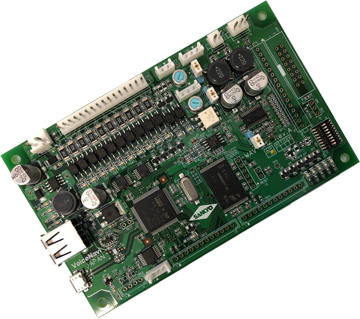

WAV-5Fシリーズ画像

製品スペック

  • WAV-5F1サムネイル

    WAV-5F1
  • WAV-5F2-d1サムネイル

    WAV-5F2
  • WAV-5F7サムネイル

    WAV-5F7
  • WAV-5F9Aサムネイル

    WAV-5F9A

WAV-5F1

  • RoHS
  • FA

WAV-5F1画像

特徴

6650VF3 後継機

付属品

コネクタケーブル(電源/SP/制御)
(注)CFカードは付属しません

外形サイズ 130W×80D×15H
電源電圧 DC12V・DC24V
再生メディア CFカード 128/256/512MB 1/2GB
音声出力 5W
接点入力 4接点
バイナリ制御
RS-232C制御
機能
  • BUSY出力
  • STOP入力
  • RESET入力
  • 減音端子
  • LINE出力
  • インターバルタイマー
  • 外部ボリューム接続
    (SP出力)
対応
WAVファイル
  • 44.1kHz
    (16/8Bit Mono)
  • 22.05kHz
    (16/8Bit Mono)
  • 11.025kHz
    (16/8Bit Mono)
  • 32kHz
    (16/8Bit Mono)
  • 16kHz
    (16/8Bit Mono)
  • 8kHz
    (16/8Bit Mono)

主な使用用途

  • 鉄道・駅・ホーム

WAV-5F2

  • RoHS
  • FA

WAV-5F2-D1画像

特徴

86650VF2 後継機

付属品

コネクタケーブル(電源/SP/制御)
(注)CFカードは付属しません

外形サイズ 130W×80D×20H
電源電圧 DC12V・DC24V
再生メディア CFカード 128/256/512MB 1/2GB
音声出力 5W
接点入力 8接点
バイナリ制御 255CH
RS-232C制御
機能
  • BUSY出力
  • ALM出力
  • STOP入力
  • 減音端子
  • LINE出力
  • インターバルタイマー
  • 外部ボリューム接続
    (SP出力)
対応
WAVファイル
  • 44.1kHz
    (16/8Bit Mono)
  • 22.05kHz
    (16/8Bit Mono)
  • 11.025kHz
    (16/8Bit Mono)
  • 32kHz
    (16/8Bit Mono)
  • 16kHz
    (16/8Bit Mono)
  • 8kHz
    (16/8Bit Mono)

WAV-5F2-R

  • RoHS
  • FA
付属品

コネクタケーブル(電源/SP/制御)

通信ケーブル
(注)CFカードは付属しません

主な使用用途

  • 鉄道・駅・ホーム
  • 空港・ターミナル
  • 高速道路 サービスエリア・道の駅
  • ドラックストア ホームセンター スーパー・飲食店
  • 公園・遊園地 レジャー施設
  • バリアフリー ハートフル法
  • 洗車・パーキング 車検・乗降設備

WAV-5F7

  • RoHS
  • FA

WAV-5F7画像

特徴

WAV570B 後継機

付属品

コネクタケーブル(電源/SP/制御)
(注)CFカードは付属しません

外形サイズ 170W×110D×20H
電源電圧 DC12V・DC24V
再生メディア CFカード 128/256/512MB 1/2GB
音声出力 5W
接点入力 11接点
バイナリ制御 250CH+減音制御・255CH
RS-232C制御
機能
  • BUSY出力
  • ALM出力
  • STOP入力
  • RESET入力
  • 減音端子
  • LINE出力
  • インターバルタイマー
  • 外部ボリューム接続
    (SP出力)
対応
WAVファイル
  • 44.1kHz
    (16/8Bit Mono)
  • 22.05kHz
    (16/8Bit Mono)
  • 11.025kHz
    (16/8Bit Mono)
  • 32kHz
    (16/8Bit Mono)
  • 16kHz
    (16/8Bit Mono)
  • 8kHz
    (16/8Bit Mono)

WAV-5F7-R

  • RoHS
  • FA
付属品

コネクタケーブル(電源/SP/制御)

(注)CFカードは付属しません

主な使用用途

  • 鉄道・駅・ホーム

WAV-5F9A

  • RoHS
  • FA

WAV-5F9A画像

特徴

WAV-5F9 後継機

付属品

<スクリューレス端子台>仕様
(注)CFカードは付属しません

外形サイズ 172W×122D×18H
電源電圧 DC12V・DC24V
再生メディア CFカード 128/256/512MB 1/2GB
音声出力 5W
接点入力 16接点
バイナリ制御
RS-232C制御
機能
  • BUSY出力
  • ALM出力
  • STOP入力
  • 減音端子
  • LINE出力
  • インターバルタイマー
  • 外部ボリューム接続
    (SP出力)
対応
WAVファイル
  • 44.1kHz
    (16/8Bit Mono)
  • 22.05kHz
    (16/8Bit Mono)
  • 11.025kHz
    (16/8Bit Mono)
  • 32kHz
    (16/8Bit Mono)
  • 16kHz
    (16/8Bit Mono)
  • 8kHz
    (16/8Bit Mono)

主な使用用途

  • 洗車・パーキング 車検・乗降設備
