WAV-4シリーズ

電子機器組込・CPU制御用
WAV-4Mシリーズ:NANDフラッシュ搭載、USBメモリ対応、MP3ファイル対応
WAV-4Aシリーズ:WAVEファイル、SDカードタイプ

小型・ローコストの量産機器に最適です。
WAM-4Mシリーズは工業用SLC NANDフラッシュを搭載しSDカード等が不用です。

WAV-4シリーズ画像

製品スペック

WAV-4M16

  • RoHS

WAV-4M1画像

特徴
  • 128MB 工業用SLC NAND FLASH搭載
  • MP3ファイルに対応
  • PCからUSB経由で音源データ書き換え
  • USBメモリを音源データ記録媒体に利用可能
  • USBメモリからの音源データ吸い上げ(PC不要)
  • USBケーブルからの電源供給もOK
  • 多彩な再生モードを持ちさまざまな用途に対応
  • 6650V1 / WAV-4A1互換(※小型サイズとなりました)
  • 6650V1S / WAV-4A1Sと同サイズでコネクタ互換の
    WAV-4M12もあります。
付属品

コネクタケーブル
(注)USBメモリは付属しません。

外形サイズ 91 x 55 x 15 mm
電源電圧 5V、12~24Vの広範囲に対応します。
再生メディア 内蔵NANDフラッシュ128MB、USBメモリ 32GB
WAVEファイル、MP3ファイル対応
音声出力 スピーカーアンプ 1W搭載(8Ωスピーカ接続時)
接点入力 接点8ch
バイナリ制御 バイナリ255ch
RS-232C制御 ※オプション(特注)にて対応可能です。
機能
  • STOP入力
  • SP出力
  • LINE出力
  • BUSY出力
対応
WAVファイル
  • 48kHz
    (16/8Bit Mono)
  • 44.1kHz
    (16/8Bit Mono)
  • 32kHz
    (16/8Bit Mono)
  • 22.05kHz
    (16/8Bit Mono)
  • 16kHz
    (16/8Bit Mono)
  • 11.025kHz
    (16/8Bit Mono)
  • 8kHz
    (16/8Bit Mono)
対応
MP3ファイル
  • 48kHz/44.1kHz
    (16bit Mono/Stereo)
    CBR/VBR
    128kbps ~ 320kbps

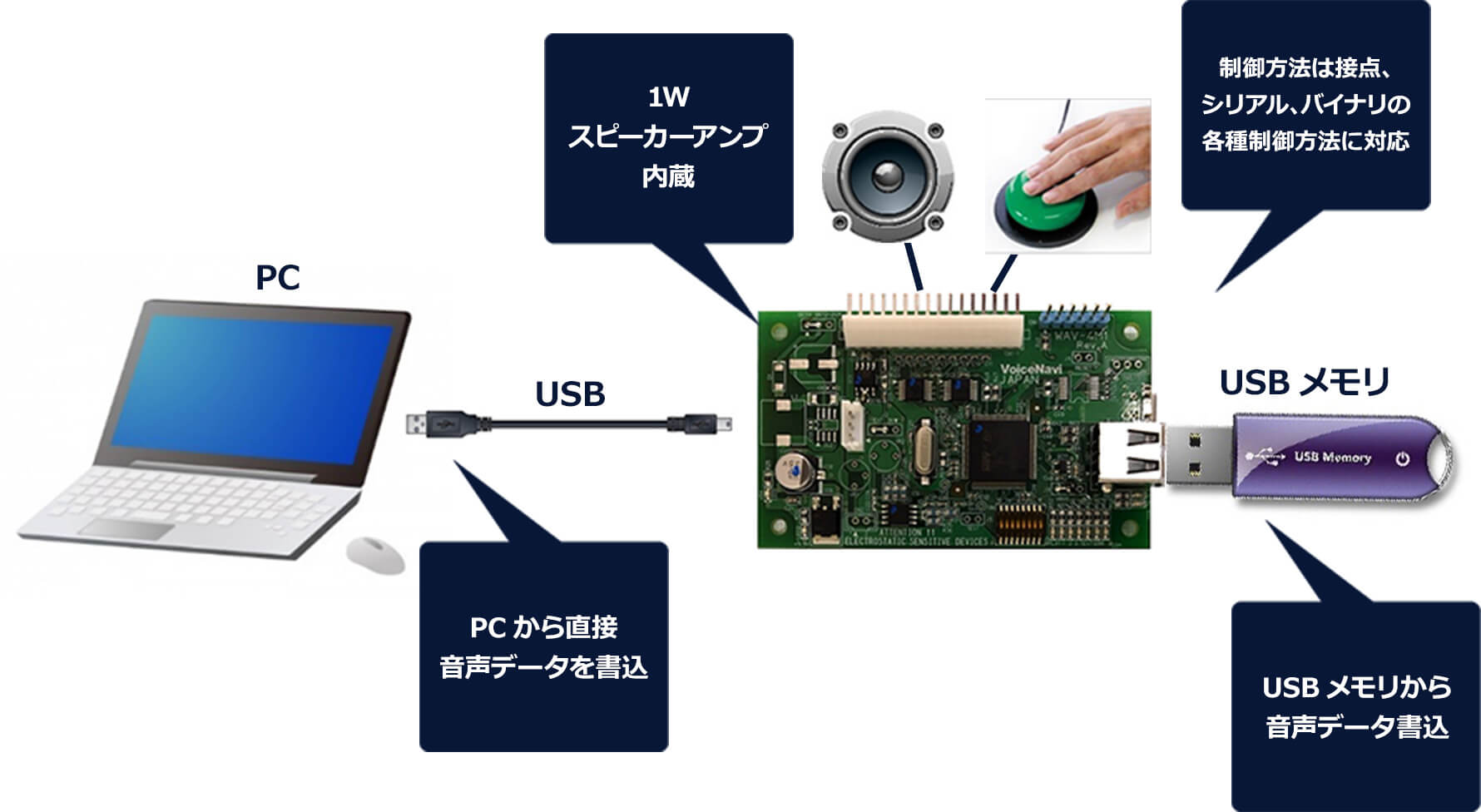

WAV-4M1 使用イメージ

WAV-4M1 使用イメージ

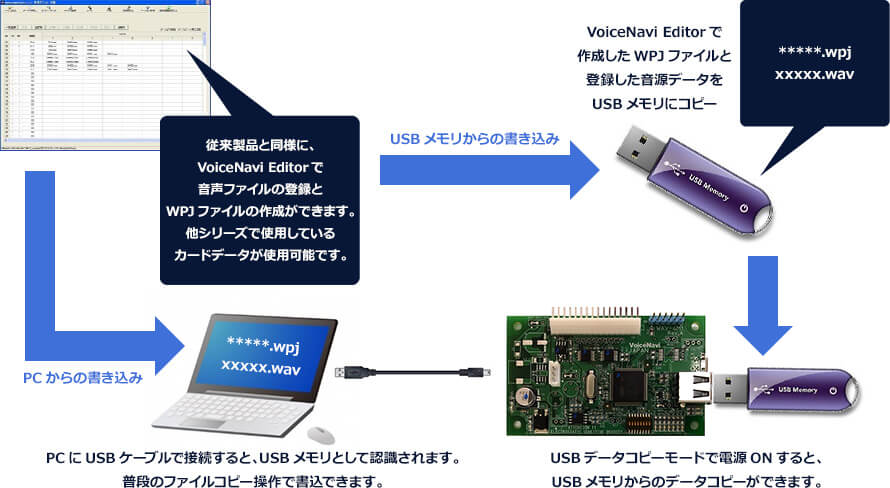

フラッシュメモリへの書き込み手順

フラッシュメモリへの書き込み手順

主な使用用途

  • 鉄道・駅・ホーム
  • 空港・ターミナル
  • 高速道路 サービスエリア・道の駅
  • 公園・遊園地 レジャー施設
